玄箱HGにGentoo格闘記

とりあえず組み立てを anchor.png

まずはばらしてみましょう。組み立て図がはいってますから大体わかりますけどね。ちと分かりづらい。


まずは筐体の上下にあるでっこみ(赤丸の部分)に細めのマイナスドライバーをつっこみます。爪がありますので、ドライバーで押し下げるようにして、前面の化粧版を筐体の向かって前方向に引きずり出してやります。これを上下ともやってやります。


次に化粧版をはずした部分に隠れている2箇所の爪(同じく赤丸)を押し下げながら左右に開いてやります。がばばっと開きます。

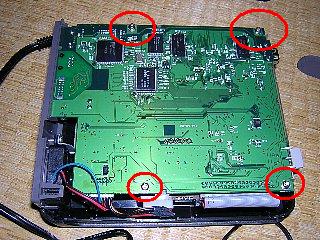

基盤がむき出しになりますので、赤丸四つのねじをはずして、基盤をはずします。取れましたよね?

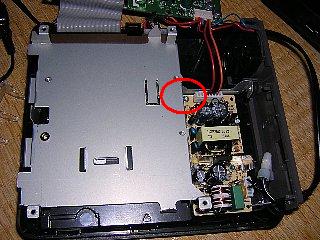

外れたらさらに赤丸にあるねじをはずして、電源基盤とHDDを固定するフレームをはずしてやります。はずしたHDD固定用フレームに買ってきたHDDを取り付けます。取り付けたら今度は逆の手順で組み立てて行くわけです。


組み立て終わったら最後に縦置き用のスタンドを取り付けます。寝かせて使用する場合はいらないですね。


組み立て終了の図です。HDDレコーダー君と並べておいてもまったく邪魔にならない。(≧∇≦)ъ ナイス!ですね。
